Description
Vario Term Zawory

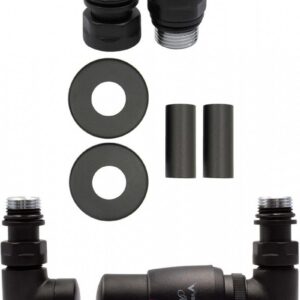

Zestaw Integra regulacyjny prawy.W skład zestawu wchodzą: 1 zawór regulacyjny prawy,1 zawór odcinający lewy,2 złączki Pex – do instalacji alu-pex 16mmWARTO WIEDZIEĆ:Zawór regulacyjny INTEGRA przeznaczony jest do montażu na grzejniku centralnego ogrzewania w systemie dwururowym.Korpus zaworu zintegrowany jest z trójnikiemumożliwiając podłączenie grzałki elektrycznej bezpośrednio przez zawór do grzejnika – zalecany montaż grzałki na zaworze odcinającym.Zawór odcinający montowany jest na grzejniku centralnego ogrzewania po stronie przewodu powrotnego.Dane techniczne:Temperatura pracy do 120°CCiśnienie nominalne 1MPaCzynnik grzewczy wodaMax. różnica ciśnienia 0.06MPaCiśnienie próbne 1.5 MPaNastawa wstępna na zaworze odcinającymPrzyłącze grzejnikowe G ½Montaż grzałki elektrycznej na zaworze odcinającymPoniżej zamieszczamy rysunki z wymiarami: zaworu regulacyjnego i odcinającego Integra.DODATKOWE INFORMACJE DLA CIEBIE – MOŻLIWOŚCI!KOLORYSTYKAProdukty Vario Term dostępne są w 20 podstawowych kolorach, których próbniki – odzwierciedlające rzeczywisty kolor – znajdziesz poniżejMOŻLIWOŚCI PODŁĄCZEŃ:Zawory regulacyjne Integra możesz podłączyć do grzejnika gdy masz wejścia:- dolne – które prezentują dwa schematy poniżeja) gdy zasilanie jest z lewej strony – wybierz zawór regulacyjny Integra lewy z rozetami pojedynczymib) gdy zasilanie jest z prawej strony – wybierz zawór regulacyjny Integra prawy z rozetami pojedynczymi- dolne środkowe – które prezentują dwa schematy poniżeja) gdy zasilanie jest z lewej strony – wybierz zawór regulacyjny Integra prawy z rozetami zespolonymi owalną lub prostokątną (rozety pojedyncze nie zmieszczą się obok siebie w podłączeniu 50mm)b) gdy zasilanie jest z prawej strony – wybierz zawór regulacyjny Integra lewy z rozetami zespolonymi owalną lub prostokątną (rozety pojedyncze nie zmieszczą się obok siebie w podłączeniu 50mm)- w podłączeniu dolnym – masz również możliwość podłączenia grzałki – poniżej prezentujemy przykład takiego podłączenia – zalecany jest montaż grzałki na zaworze odcinającymMOŻLIWE INSTALACJE:Zawór Integra możesz podłączyć zarówno do instalacji PEX 16mm – aby to zrobić musisz dobrać tylko właściwe złączki te prezentowane na schematach poniżejZawór Integra możesz podłączyć do instalacji CU 15mm – aby to zrobić musisz dobrać tylko właściwe złączki te prezentowane na schematach poniżejZawór Integra możesz podłączyć do instalacji 1/2 (GZ1/2) – aby to zrobić musisz dobrać tylko właściwe złączki te prezentowane na schematach poniżejZawór Integra możesz podłączyć do instalacji 1/2 (GW1/2) – aby to zrobić musisz dobrać tylko właściwe złączki te prezentowane na schematach poniżej
