Description
Vario Term Zawory

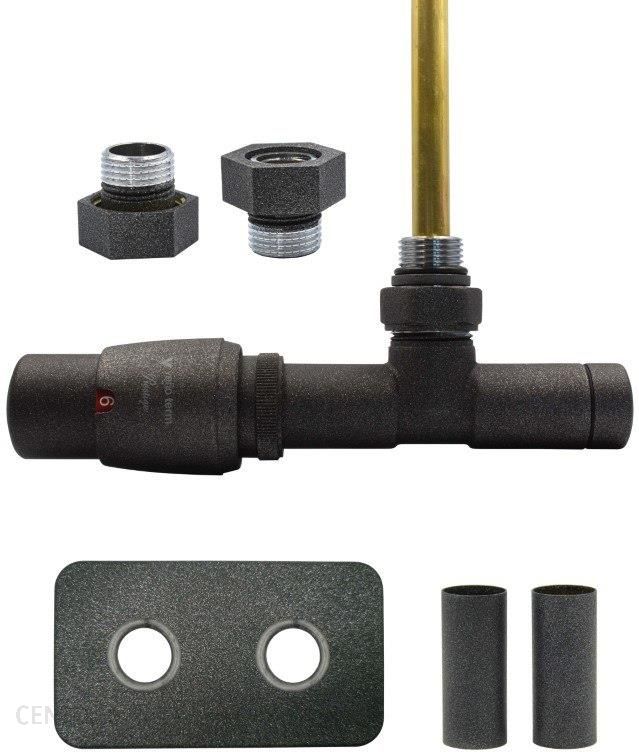

Zestaw Unico termostatyczny kątowy lewy.W skład zestawu wchodzą: 1 zawór termostatyczny kątowy lewy,1 rozeta maskująca, metalowa podwójna prostokątna,2 tuleje maskujące, metalowe oraz 2 złączki 1/2 – do instalacji 1/2WARTO WIEDZIEĆ:Zawór Unico w wersji termostatycznej został specjalnie zaprojektowany do grzejników z połączeniem dolnym i z pionowymi kolektoramipozwalającymi na zastosowanie w grzejniku grzałki elektrycznej wykorzystywanej w okresie letnim do podgrzewania grzejnika i używania jako suszarki.Rozstaw podłączenia do instalacji 50 mm.Zawór termostatyczny montujemy na grzejniku centralnego ogrzewania tak by głowica termostatyczna była dalej od przewodu zasilającego (zgodnie ze schematem poniżej).Konstrukcja przyłącza pozwala na jego montaż pod grzejnikiem równolegle do ściany, wewnątrz obrysu grzejnika, co zabezpiecza je przed przypadkowym uszkodzeniem.Dane techniczne:Temperatura pracy 120°CCiśnienie nominalne 1MPaCzynnik grzewczy wodaCiśnienie próbne 1.5 MPaRóżnica ciśnień na zaworze 0,06 MPaHistereza 0,3 °KNastawa wstępna na wkładce zaworu odcinającegoDane techniczne głowicy:Zakres 8°C – 30°CMax. temp. otoczenia 50°CCzas zamykania 16 min.Wpływ różnicy ciśnień < 1 KHistereza 0,3KWpływ temp. czynnika grzewczego 1,23Niezawodny czujnik cieczowyPokrętło regulacyjne z oznakowaniem cyfrowymFunkcja ochrony przed zamrożeniem instalacji (8°C na nastawie „*”)Korpus z wysokojakościowego tworzywa sztucznegoPrzyporządkowanie wartości temperaturowych do znaków na głowicy:Poniżej zamieszczamy rysunki z wymiarami: zaworu termostatycznego Unico w wersji lewej oraz wymiary tulejek maskujących, rozety zespolonej prostokątnej i głowicy termostatycznej.DODATKOWE INFORMACJE DLA CIEBIE - MOŻLIWOŚCI!KOLORYSTYKAProdukty Vario Term dostępne są w 20 podstawowych kolorach, których próbniki - odzwierciedlające rzeczywisty kolor - znajdziesz poniżejMOŻLIWOŚCI PODŁĄCZEŃ:Zawory termostatyczne Unico możesz podłączyć do grzejnika gdy masz wejście:- dolne - które prezentują dwa schematy poniżeja) gdy zasilanie jest z lewej strony - wybierz zawór termostatyczny Unico prawyb) gdy zasilanie jest z prawej strony - wybierz zawór termostatyczny Unico lewy- dolne środkowe - możesz podłączyć zawór termostatyczny Unico również w takiej konfiguracji - stosując zasady doboru zaworu jak powyżej - jednak wyłącznie w grzejniku z pionowymi kolektorami MOŻLIWE INSTALACJE:Zawór Unico możesz podłączyć zarówno do instalacji PEX 16mm - aby to zrobić musisz dobrać tylko właściwe złączki te prezentowane na schematach poniżejZawór Unico możesz podłączyć do instalacji CU 15mm - aby to zrobić musisz dobrać tylko właściwe złączki te prezentowane na schematach poniżejZawór Unico możesz podłączyć również do instalacji 1/2 - aby to zrobić musisz dobrać tylko właściwe złączki te prezentowane na schematach poniżej
